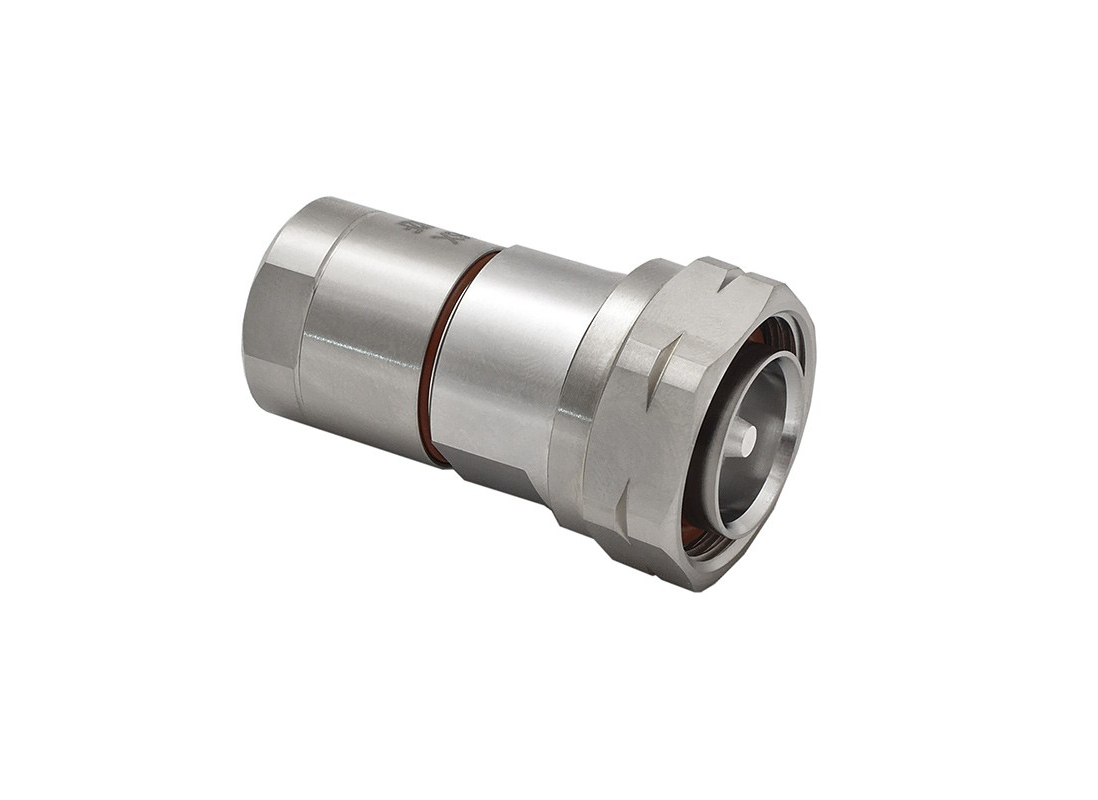

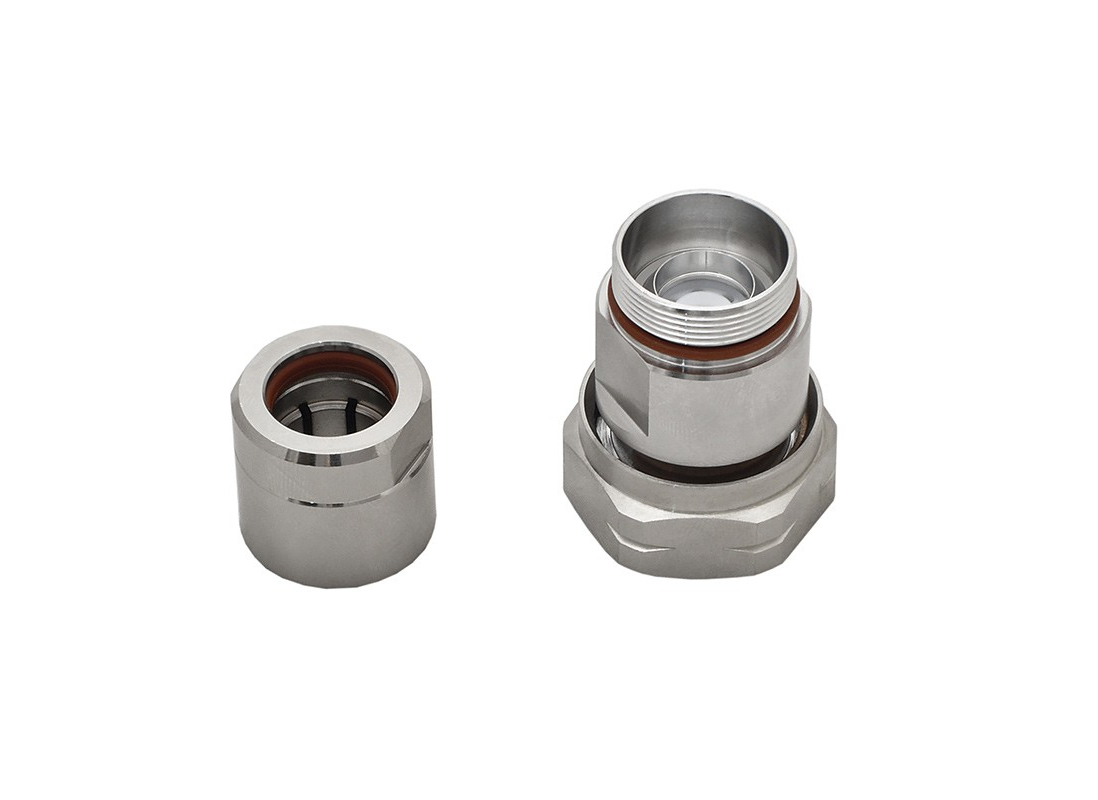

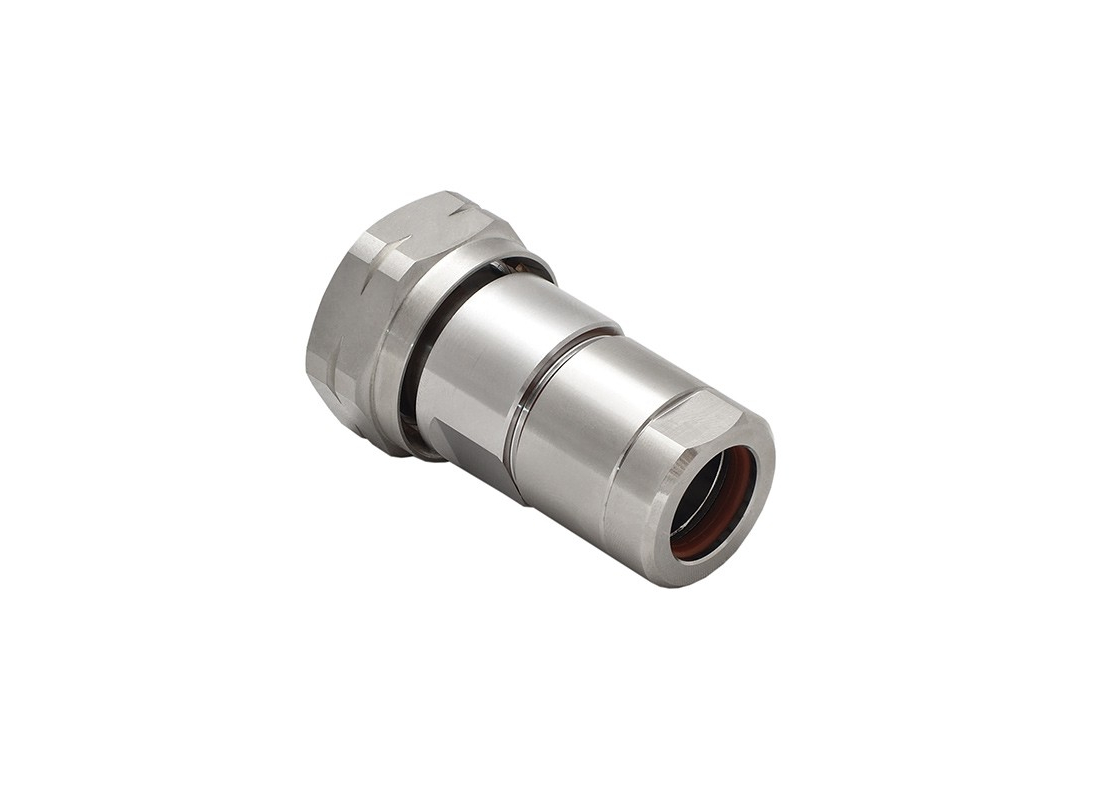

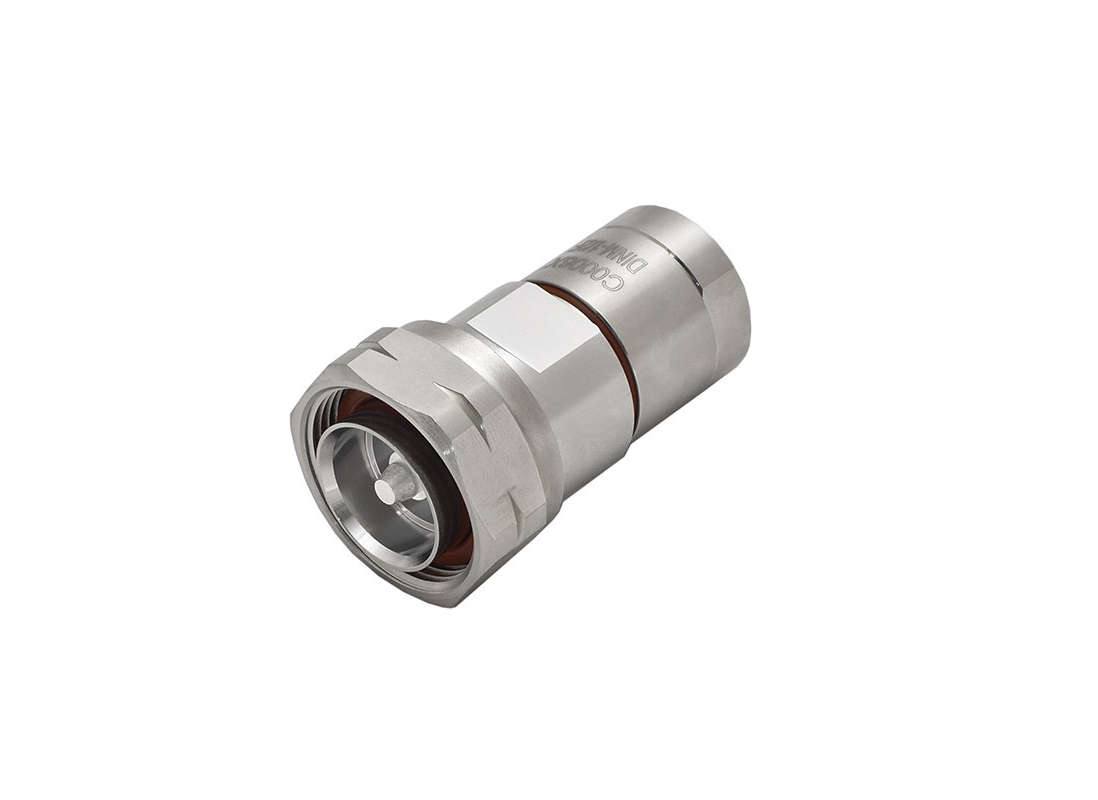

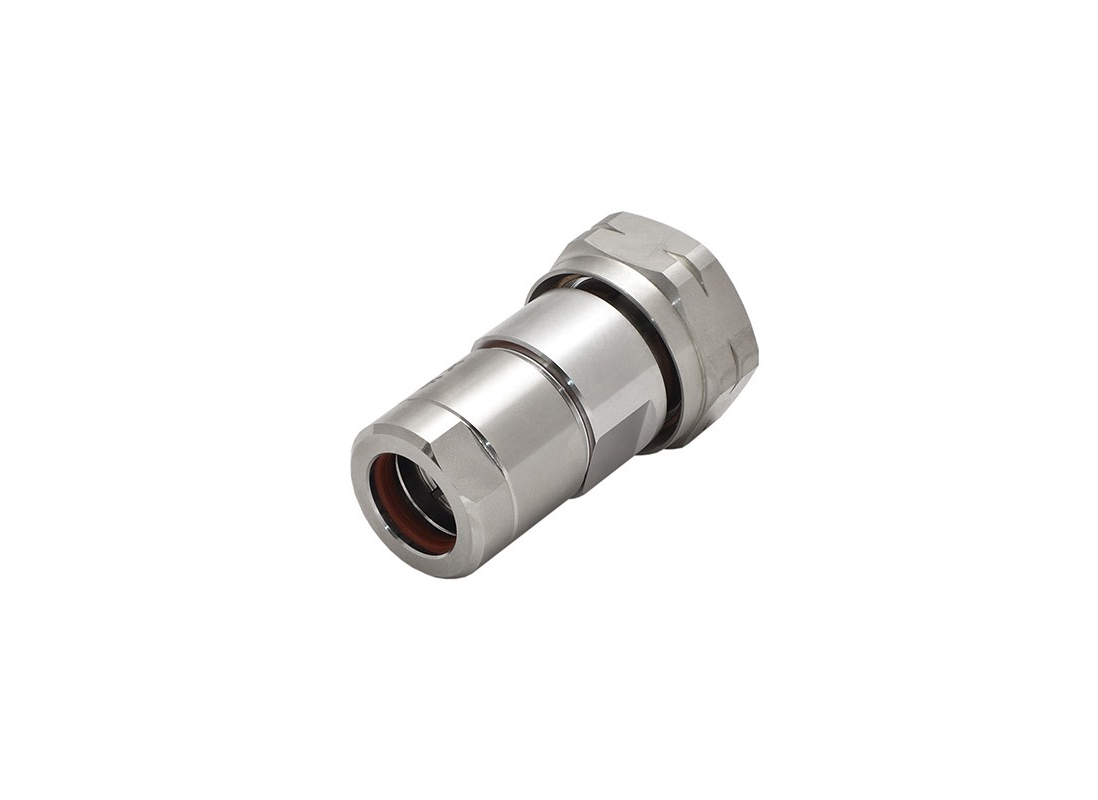

Разъём Acome C0006X DM-1/2F (DIN-male, прижимной, на кабель 1/2)
Коаксиальный разъем Acome C0006X (вилка) серии 7/16 DIN для фидерных кабелей диаметром 1/2". Имеет волновое сопротивление 50 Ом, низкий уровень интермодуляционных искажений и качественную защиту от внешних воздействий. Коннекторы 7/16 используются с профессиональным оборудованием для передачи ВЧ-сигнала высокой мощности.
Данный разъем является прижимным и не требует специальных инструментов для монтажа кабеля. Конструкция коннектора обеспечивает предельную надежность соединения, защиту от вибраций и водо- и пыленепроницаемость по стандарту IP68.
Серийное обозначение 7/16 расшифровывается как диаметр внутреннего контакта 7 мм и диаметр внешнего контакта 16 мм. Основная сфера применения соединителя 7/16 — подключение базовых станций сотовой связи и промышленных антенных систем. Разъем обеспечивает минимальные потери сигнала на частоте до 3 ГГц.
Уровень интермодуляционных искажений третьего порядка при двух несущих по 20 Вт каждая и частоте ≤1880 МГц составляет -158 dBc. Низкий уровень интермодуляционных искажений особенно важен, когда несколько радиопередатчиков задействуют одну антенну или антенна базовой станции устанавливается в непосредственной близости от множества других передающих антенн.
Разъем Acome C0006X рассчитан на кабель 1/2 серии Flex (16 мм).
· Разъём
· Упаковка
· Инструкция
Технические характеристики:
· Разъем 7/16 DIN-male (соответствие стандарту IEC 60169-4)
· Диаметр кабеля: 1/2"
· Волновое сопротивление: 50 Ом ±2%
· Сопротивление изоляции: ≥10000 МОм
· Сопротивление внутреннего контакта: ≤0,4 мОм
· Сопротивление внешнего контакта: ≤0,2 мОм
· Испытательное напряжение (на уровне моря): 2500В / 50 Гц
· Рабочее напряжение (на уровне моря): 1600В / 50 Гц
· Уровень интермодуляционных искажений третьего порядка (несущие 2x20 Вт, частота ≤1880 МГц): -158 dBc
· КСВн (коэффициент стоячей волны по напряжению): ≤1,1
· Частотный диапазон: 0–3 ГГц
· Монтаж на гофру: прижимной
· Монтаж центрального контакта: цанга
· Конструктивное исполнение: прямое
· Диэлектрик: фторопласт
· Материал корпуса: латунь
· Центральный проводник: серебряная бронза
· Защита корпуса: IP68
· Диапазон рабочих температур: от -40°С до +85°С
· Вес: 150 г
