Профессиональный аналогово-цифровой базовый DMR ретранслятор нового поколения Hytera HR1065 работает с дуплексным разносом частот в диапазоне UHF. Выходная мощность регулируется от 5 до 50 Вт в режиме полного цикла. Ретранслятор может использоваться как в мобильном варианте, с питанием от бортовой сети автомобиля (или от переносного аккумулятора), так и в базовом (стационарном) варианте установки. Наличие разъема для подключения резервного источника питания позволяет обеспечить непрерывную работу репитера в случае отключения основного питания - переключение питания производится автоматически.
Репитер Hytera HR1065 может использоваться как отдельный ретранслятор, так и в составе сети из нескольких ретрансляторов, используя опциональную функцию IP Sites Connect. Функция активируется с помощью приобретения соответствующей лицензии. Репитеры могут объединяться в сеть посредством подключения к локальной сети Ethernet или к сети интернет. Объединение нескольких ретрансляторов в сеть позволяют существенно увеличить радиопокрытие, или использовать ретрансляторы для связи между различными достаточно удаленными друг от друга территориями.
UHF ретранслятор Hytera HR1065 может работать в аналоговом режиме (модуляция FM - 11K0F3E, 14K0F3E, 16K0F3E), цифровом режиме DMR Tier I, II (два раздельных слота) или смешанном режиме Mix Mode. Таким образом, пользоваться ретранслятором могут как пользователи аналоговых радиостанций, так и цифровых DMR. Несмотря на малые размеры - 1U, в модели HR1065 существенно улучшены приемно-передающие характеристики ретранслятора по сравнению с моделями предыдущего поколения.
Ретранслятор Hytera HR1065 поставляется в двух версиях:

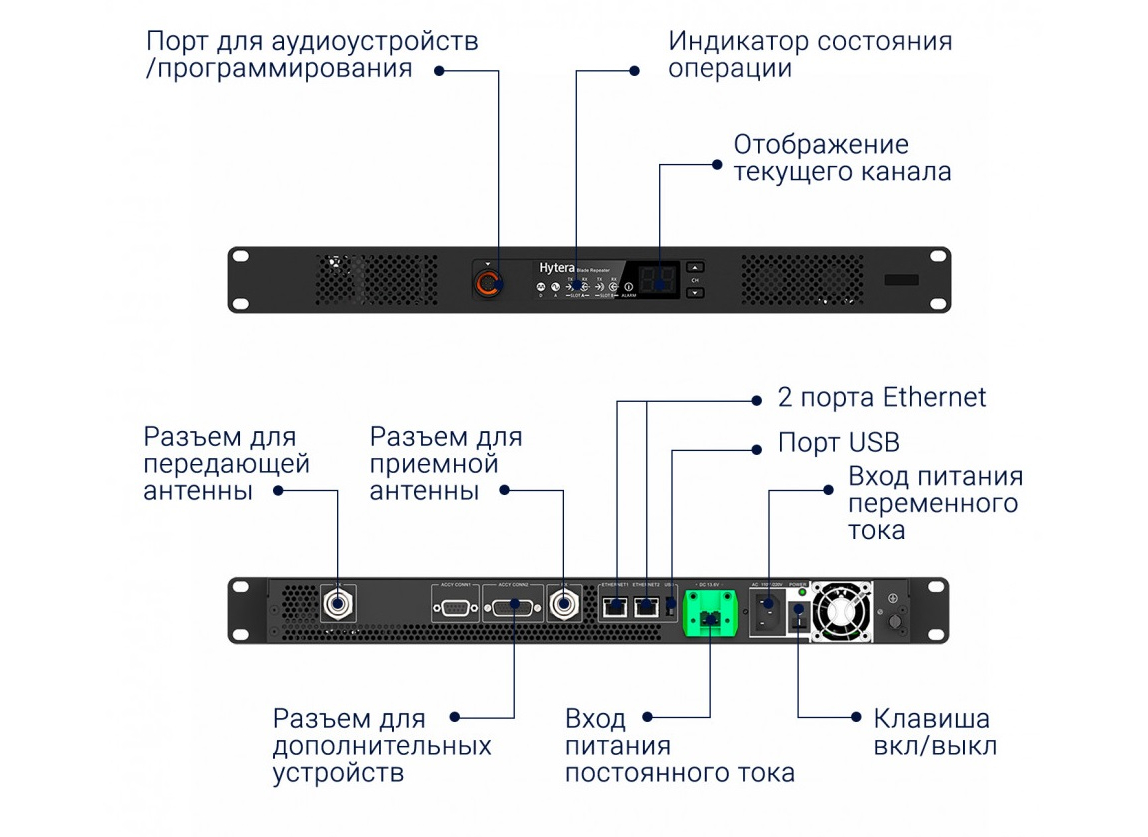

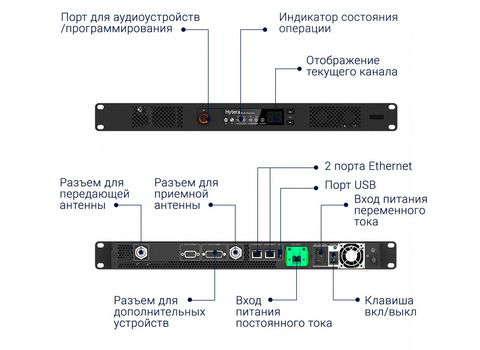

Стандартная версия - имеет 1 порт ETHERNET,
Расширенная версия с сопроцессором - имеет 2 порта ETHERNET, 1 порт USB, маршрутизатор и SIP-шлюз, что позволяет уменьшить стоимость сетевой инфраструктуры.
Также в расширенную версию интегрирован роутер и SIP шлюз.
Осуществлена возможность прямого WEB-управления ретранслятором (только для расширенной версии):
- Упрощение: настройки маршрутизатора, настройка ретранслятора (WEB CPS)
- Интуитивно понятный пользовательский интерфейс для настройки ПО
- Комплексные функции удаленного мониторинга для содействия поиску и устранению неисправностей
Выполнена модульная конструкция блока питания и сетевого порта, что дает возможность непосредственной замены неисправных компонентов для обеспечения быстрого обслуживания.
Основные характеристики аналогово-цифрового ретранслятора Hytera HR1065 UHF
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
|---|---|---|
| Диапазон частот | 400 - 470 МГц | |
| Количество каналов |
64 | |
| Полоса канала | 12.5 / 20.0 / 25.0 КГц | |
| Рабочее напряжение | постоянное 13.6В±15%, переменное 100-240В |
|
| Потребление переменного тока |
Режим ожидания: ≤ 0,35 А Передача данных: ≤ 1.2 А |
|
| Потребление постоянного тока |
Режим ожидания: ≤ 0,9 А Передача данных: ≤ 12 А |
|
| Стабильность частоты | ±0,5 ppm | |
| Температура работы | -30°C - +60°C | |
| Размеры | 483 х 366 х 44 мм | |
| Вес | 5.8 кг | |
| ПРИЕМНАЯ ЧАСТЬ | ||
| Чувствительность цифровая | 0.18-0,2 мкВ при BER 5% | |
| Чувствительность аналоговая |
0.18 мкВ SINAD 12dB 0.16 мкВ типично SINAD 12dB |
|
| Избирательность по соседнему каналу | TIA603 |
65 дБ при 12.5 КГц 75 дБ при 20.0 и 25.0 КГц |
| ETSI |
60 дБ при 12.5 КГц 70 дБ при 20.0 и 25.0 КГц |
|
| Подавление побочных каналов приема | TIA603 |
80 дБ при 12.5, 20.0, 25.0 КГц |
| ETSI | 80 дБ при 12.5, 20.0, 25.0 КГц | |
| Интермодуляционная избирательность | TIA603 |
75 дБ при 12.5, 20.0, 25.0 КГц |
| ETSI | не менее 70 дБ при 12.5, 20.0, 25.0 КГц | |
| Шум и фон |
40 дБ при 12.5 КГц 43 дБ при 20.0 КГц 45 дБ при 25.0 КГц |
|
| Паразитное излучение | не более -57 дБ | |
| Блокировка | 90 дБ | |
| Звуковая чувствительность | +1 .... -3 дБ | |
| Искажение звука | не более 3% | |
| ПЕРЕДАЮЩАЯ ЧАСТЬ | ||
| Выходная мощность | 5.0 - 50.0 Вт | |
| Модуляция цифровая 4FSK |
7K60FXD при 12.5 КГц, данные
7K60FXW при 12.5 КГц, данные и голос
|
|
| Модуляция частотная (FM) |
11K0F3E при 12.5 КГц
14K0F3E при 20.0 КГц
16K0F3E при 25.5 КГц
|
|
| Паразитное излучение | -36 дБ < 1ГГц, -30 дБ > 1ГГц | |
| Подавление на соседнем канале | 60 дБ при 12.5 КГц 70 дБ при 20.0 и 25.0 КГц |
|
| Девиация | ± 2.5 КГц при 12.5 КГц ± 4.0 КГц при 20.0 КГц ± 5.0 КГц при 25.5 КГц |
|
| Искажение звука | ≤ 3 % | |
| Цифровой вокодер | AMBE++ или SALP | |
| Цифровой протокол | ETSI-TS102 361-1,-2,-3 | |
| Звуковая чувствительность | +1 .... -3 дБ | |
Комплект поставки:
· ретранслятор
· кабель питания
· инструкция
· упаковка
