Дуплексер Racio Antenna RDF6V2-10: 6-резонаторный фильтр 150–160 МГц, 50 Вт

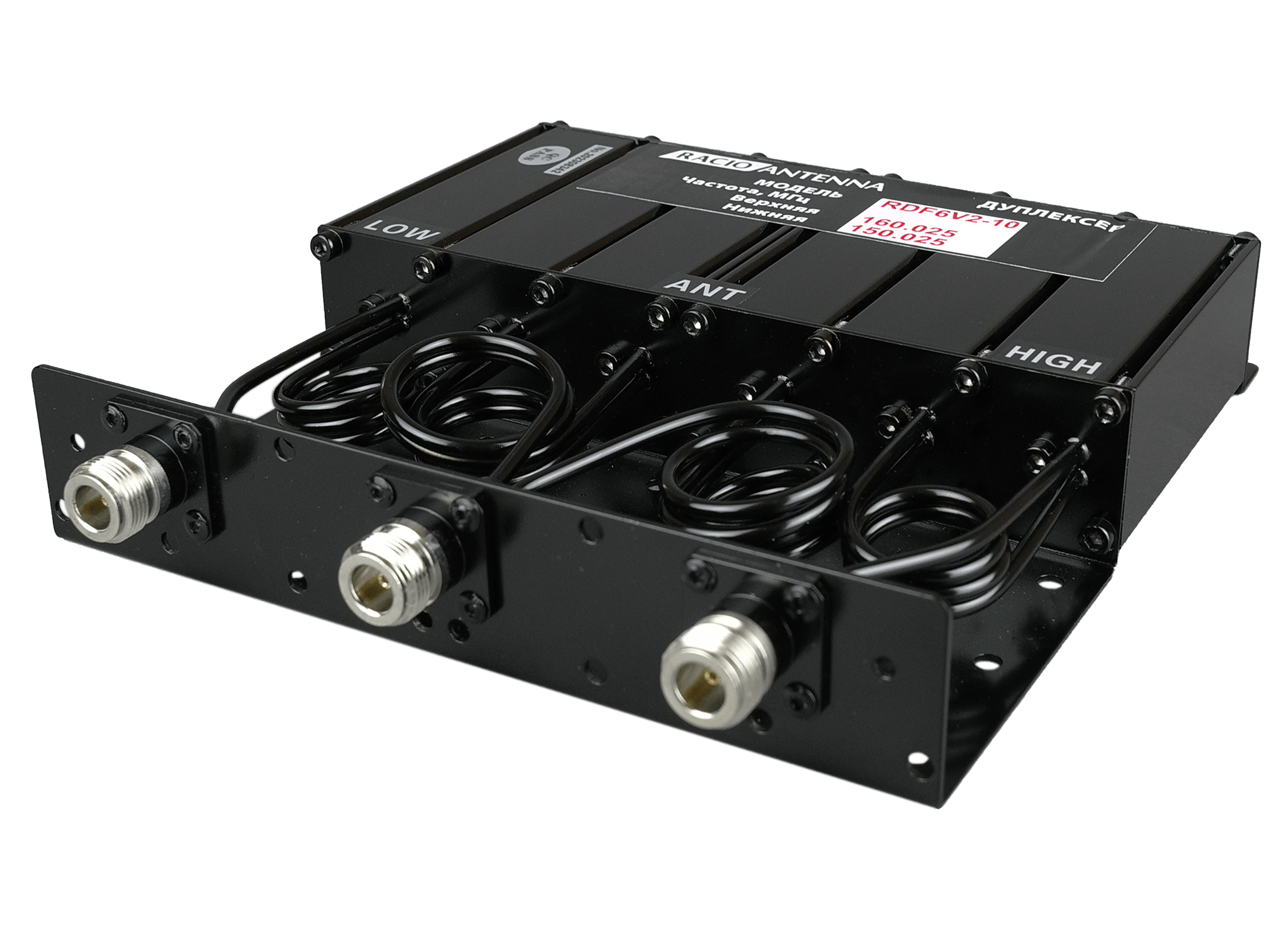

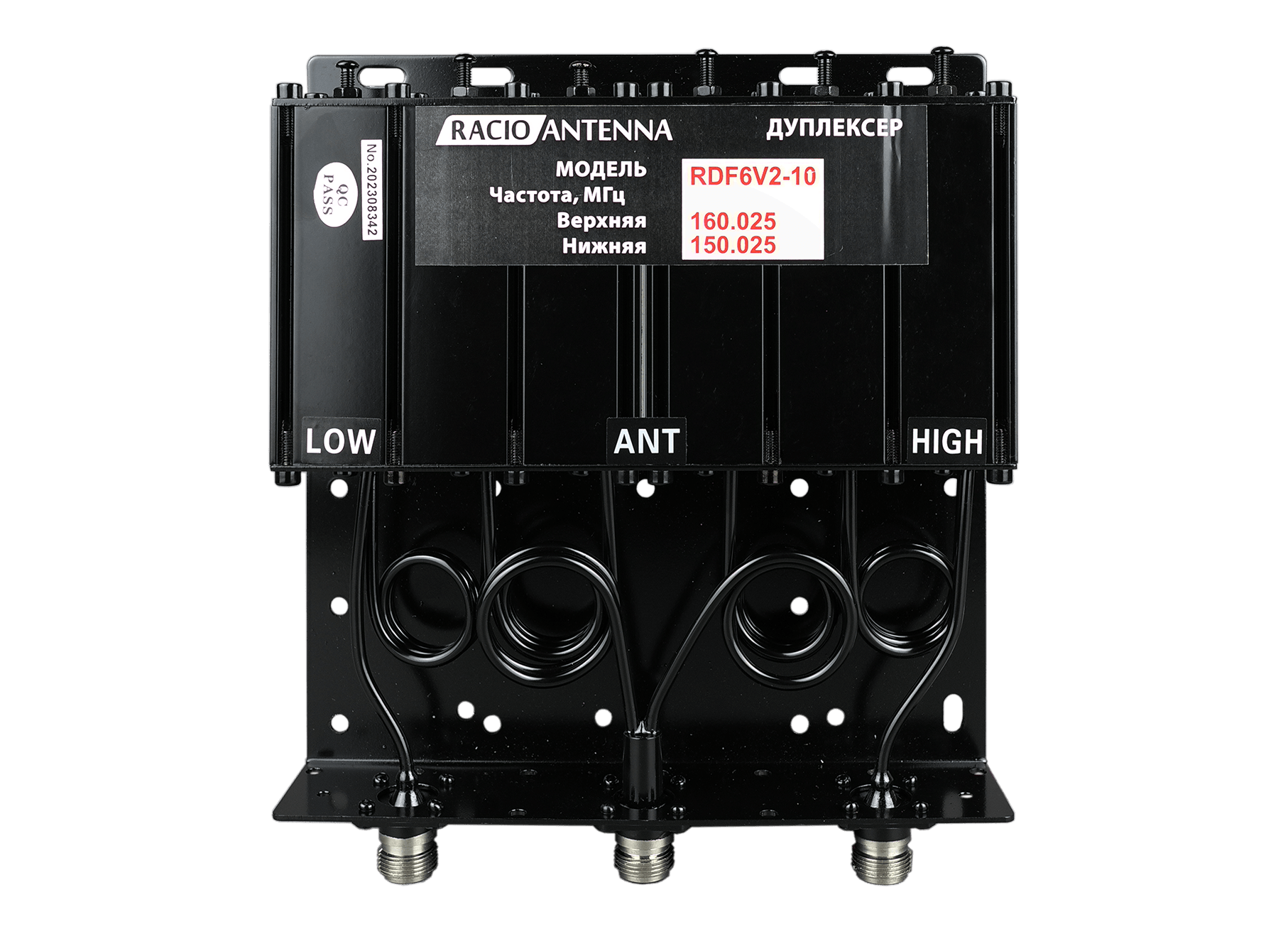

Дуплексер Racio Antenna RDF6V2-10 — это профессиональный 6-резонаторный дуплексный фильтр режекторного типа для организации полнодуплексной радиосвязи в диапазоне 150–160 МГц. Модель обеспечивает типовую изоляцию 90 дБ между приёмным и передающим каналами, вносимые потери не более 1,3 дБ и рассчитана на проходную мощность до 50 Вт. Изготовлен на шестизвенных спиральных резонаторах, предназначен для работы с базовыми антеннами Racio Antenna и другими системами профессиональной радиосвязи VHF.

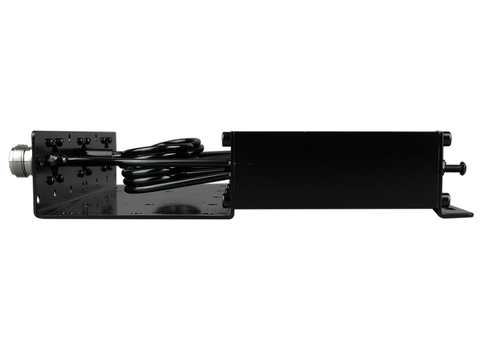

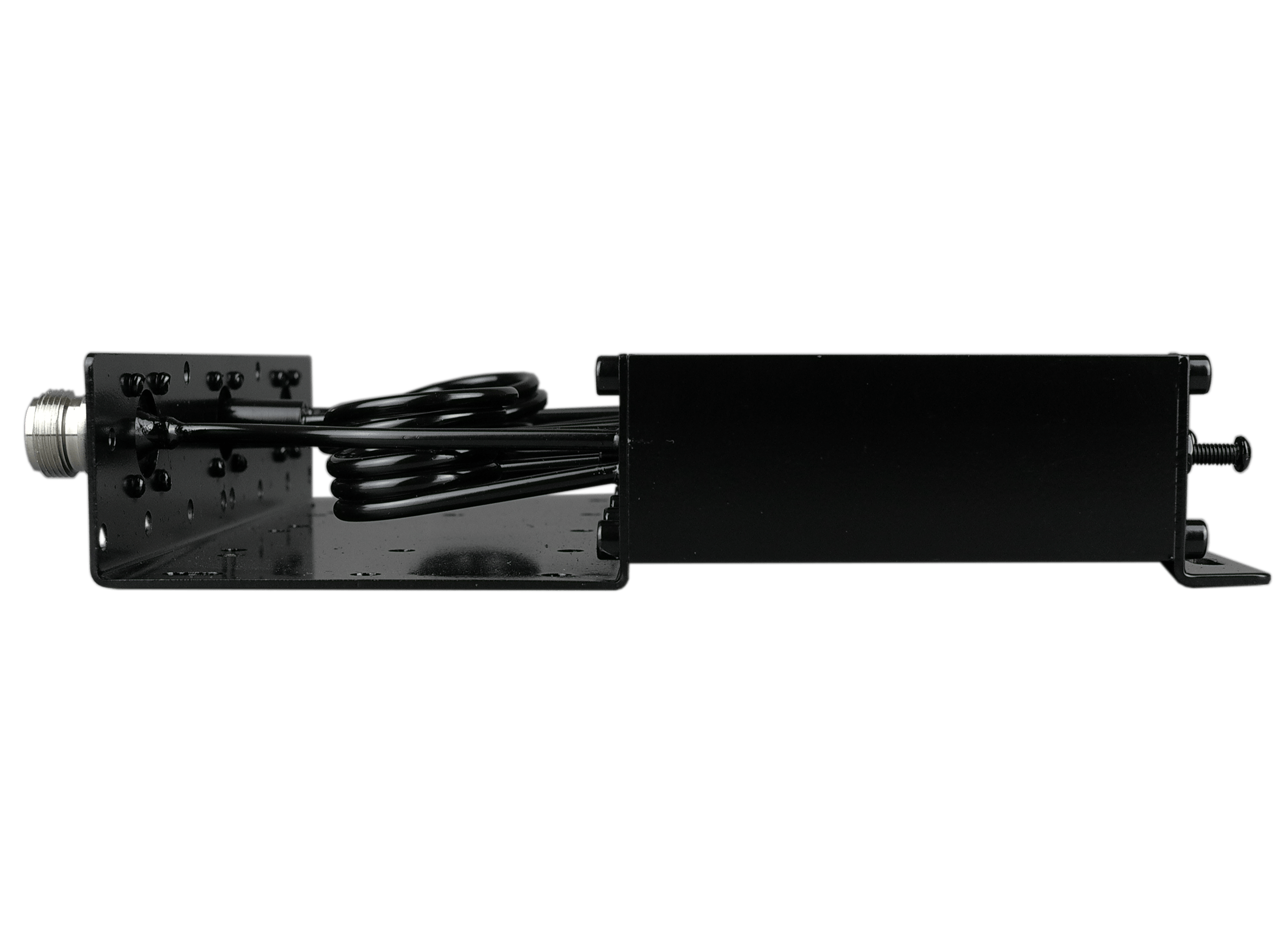

Ключевые особенности. Режекторная схема на шести спиральных резонаторах обеспечивает исключительную избирательность даже в условиях плотного радиоэфира с множественными помехами — критически важное качество для базовых станций и ретрансляторов, работающих в загруженном VHF-диапазоне. Типовая развязка 90 дБ позволяет использовать одну антенну одновременно для передачи и приёма без взаимных помех — это ключевое условие для полнодуплексного режима связи. Вносимые потери до 1,3 дБ (с подстройкой) — оптимизация конструкции резонаторов позволила снизить потери сигнала до уровня, при котором дальность связи и качество приёма остаются максимально высокими. Компактный металлический корпус размерами 200 × 85 × 240 мм и массой 1,42 кг удобен для монтажа в стойку или на кронштейн. Конструкция оптимизирована для стационарного применения с эффективным теплоотводом при длительной работе. Производитель рекомендует использовать RDF6V2-10 в паре с базовыми антеннами Racio Antenna, что гарантирует согласованность характеристик антенно-фидерного тракта.

Для каких задач подходит. Построение ретрансляторов VHF-диапазона: дуплексер RDF6V2-10 — наиболее доступное решение для организации ретрансляционной связи на частотах 150–160 МГц с одной антенной. Организация полнодуплексной радиосвязи: устройство обеспечивает одновременную работу передатчика и приёмника на разных частотах с разносом 8–12 МГц, что необходимо для базовых станций и профессиональных систем связи. Модернизация существующих АФУ: модель подходит для замены устаревших дуплексеров или для доукомплектации систем радиосвязи при переходе на полнодуплексный режим. Работа в условиях электромагнитных помех: режекторная фильтрация и высокая изоляция делают дуплексер эффективным в местах с плотным радиоэфиром — в городах, на промышленных объектах, вблизи других передающих устройств.

Часто задаваемые вопросы.
Какой диапазон частот у дуплексера Racio RDF6V2-10? Дуплексер RDF6V2-10 работает в VHF-диапазоне 150–160 МГц. Устройство настроено на частоты 150,025–160,025 МГц с частотным разносом между передачей и приёмом 8–12 МГц. Какая изоляция у RDF6V2-10 между приёмом и передачей? Типовая изоляция составляет 90 дБ, гарантированная — не хуже 80 дБ. Этого достаточно для полнодуплексной работы с одной антенной без взаимных помех. Какую мощность выдерживает дуплексер Racio RDF6V2-10? Максимальная проходная мощность — 50 Вт. Устройство рассчитано на длительную эксплуатацию с передатчиками такой мощности. Сколько резонаторов в дуплексоре RDF6V2-10? Дуплексер изготовлен на шестизвенных спиральных резонаторах по режекторной схеме. Такая конструкция обеспечивает высокую избирательность и минимальные потери. Какие разъёмы у дуплексера Racio RDF6V2-10? Устройство оснащено разъёмами типа N-female с импедансом 50 Ом. КСВ — не более 1,5. Какие размеры и вес у RDF6V2-10? Габаритные размеры — 200 × 85 × 240 мм, масса — 1,42 кг. Корпус металлический, промышленного исполнения. Чем RDF6V2-10 отличается от RDF6V1-10? Основное отличие — рабочий диапазон частот. RDF6V1-10 работает на частотах 140–150 МГц, а RDF6V2-10 — на 150–160 МГц. Остальные характеристики (мощность, изоляция, потери, габариты) у моделей совпадают. С какими антеннами совместим дуплексер RDF6V2-10? Производитель рекомендует использовать RDF6V2-10 с базовыми антеннами Racio Antenna. Также устройство совместимо с другими антеннами VHF-диапазона с импедансом 50 Ом и разъёмами N-типа.
