Ключевые особенности:
Режекторная схема на шести спиральных резонаторах обеспечивает исключительную избирательность даже в условиях плотного радиоэфира с множественными помехами — критически важное качество для базовых станций и ретрансляторов, работающих в загруженном VHF-диапазоне.
Типовая развязка 90 дБ позволяет использовать одну антенну одновременно для передачи и приёма без взаимных помех — это ключевое условие для полнодуплексного режима связи.
Минимальные вносимые потери — до 1,3 дБ. Оптимизация конструкции резонаторов позволила снизить потери сигнала до уровня, при котором дальность связи и качество приёма остаются максимально высокими.
Компактный металлический корпус размерами 200 × 85 × 240 мм и массой 1,42 кг удобен для монтажа в стойку или на кронштейн. Промышленное исполнение обеспечивает защиту от внешних воздействий.
Производитель рекомендует использовать RDF6V1-10 в паре с базовыми антеннами Racio Antenna, что гарантирует согласованность характеристик антенно-фидерного тракта.
Для каких задач подходит:
-
Построение ретрансляторов VHF-диапазона. Дуплексер RDF6V1-10 — оптимальное решение для организации ретрансляционной связи на частотах 140–150 МГц с одной антенной.
-
Организация полнодуплексной радиосвязи. Устройство обеспечивает одновременную работу передатчика и приёмника на разных частотах с разносом 8–12 МГц.
-
Модернизация существующих антенно-фидерных устройств. Модель подходит для замены устаревших дуплексеров или для доукомплектации систем радиосвязи при переходе на полнодуплексный режим.
-
Работа в условиях электромагнитных помех. Режекторная фильтрация и высокая изоляция делают дуплексер эффективным в местах с плотным радиоэфиром — в городах, на промышленных объектах, вблизи других передающих устройств.
Часто задаваемые вопросы:
Какой диапазон частот у дуплексера Racio RDF6V1-10?
Дуплексер RDF6V1-10 работает в VHF-диапазоне 140–150 МГц. Устройство настроено на частоты 140,025–150,025 МГц с частотным разносом между передачей и приёмом 8–12 МГц.
Какая изоляция у RDF6V1-10 между приёмом и передачей?
Типовая изоляция составляет 90 дБ, гарантированная — не хуже 80 дБ. Этого достаточно для полнодуплексной работы с одной антенной без взаимных помех.
Какую мощность выдерживает дуплексер Racio RDF6V1-10?
Максимальная проходная мощность — 50 Вт. Устройство рассчитано на длительную эксплуатацию с передатчиками такой мощности.
Сколько резонаторов в дуплексоре RDF6V1-10?

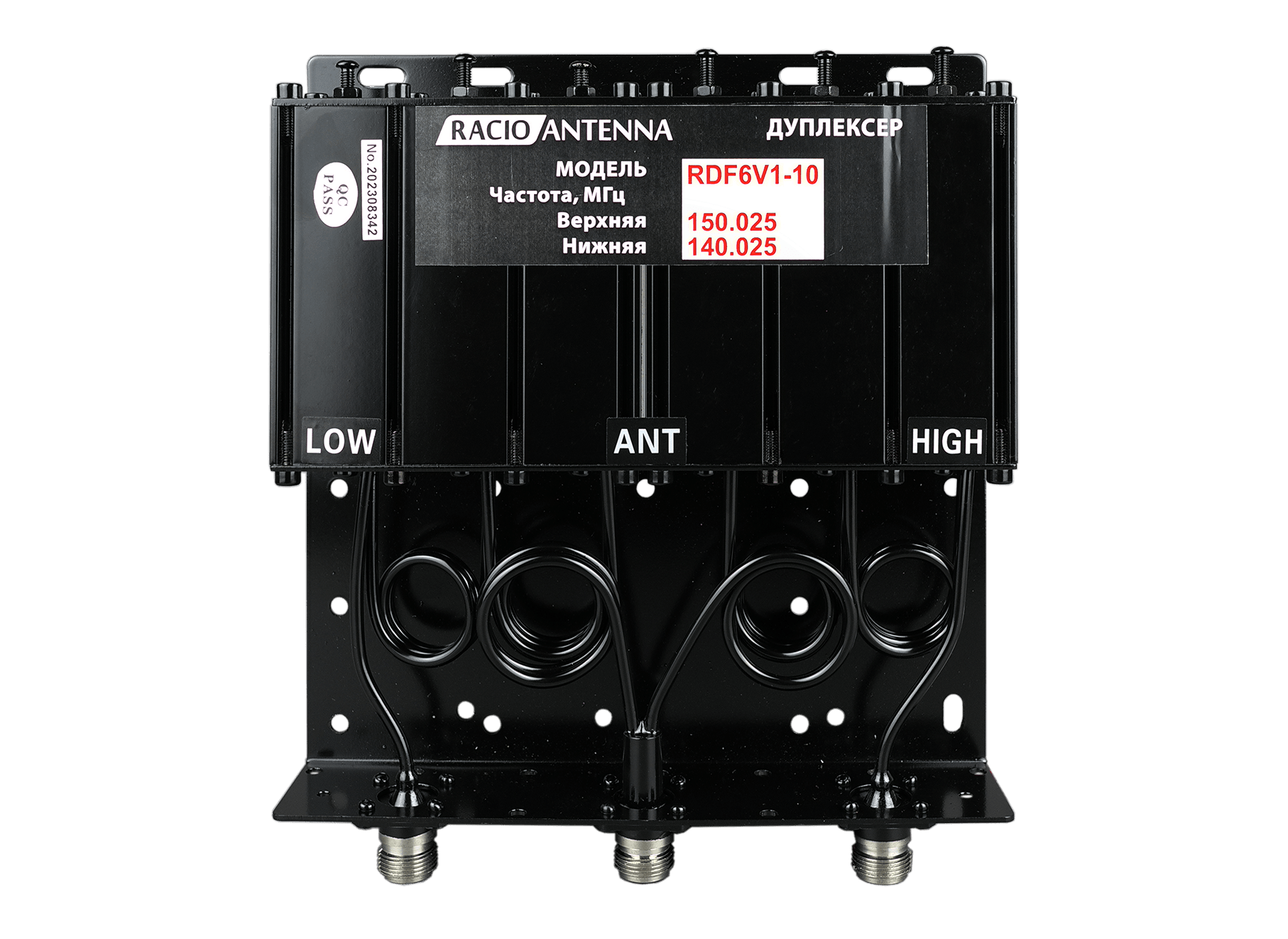

Дуплексер изготовлен на шестизвенных спиральных резонаторах по режекторной схеме. Такая конструкция обеспечивает высокую избирательность и минимальные потери.
Какие разъёмы у дуплексера Racio RDF6V1-10?

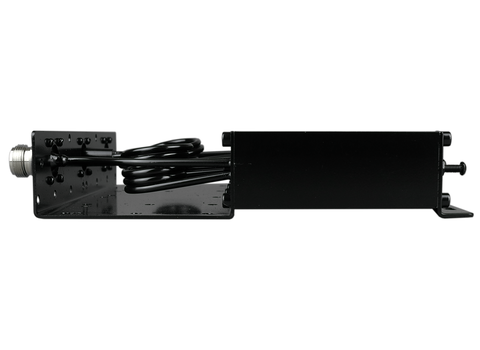

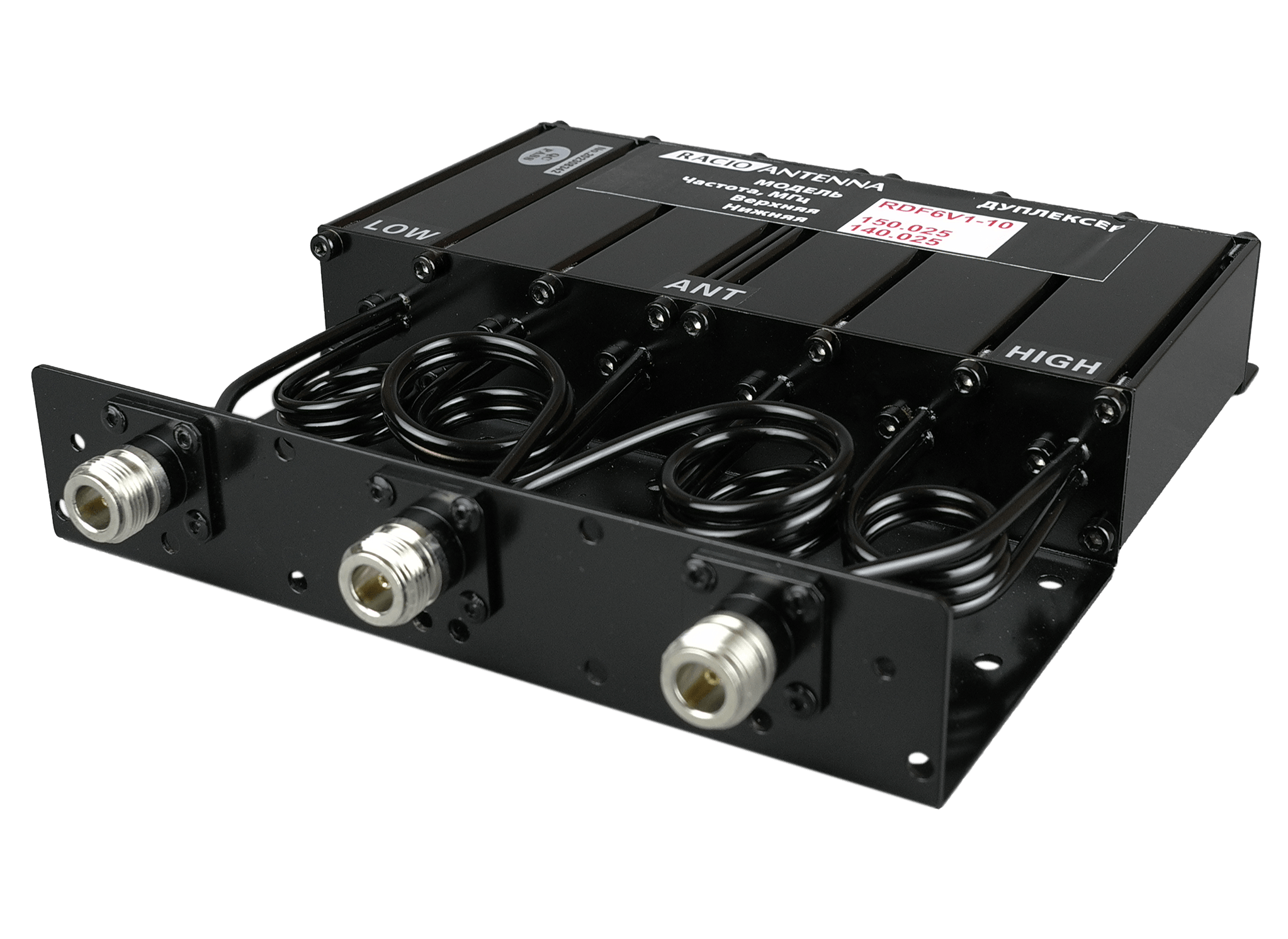

Устройство оснащено разъёмами типа N-female с импедансом 50 Ом. КСВ — не более 1,5.
Какие размеры и вес у RDF6V1-10?

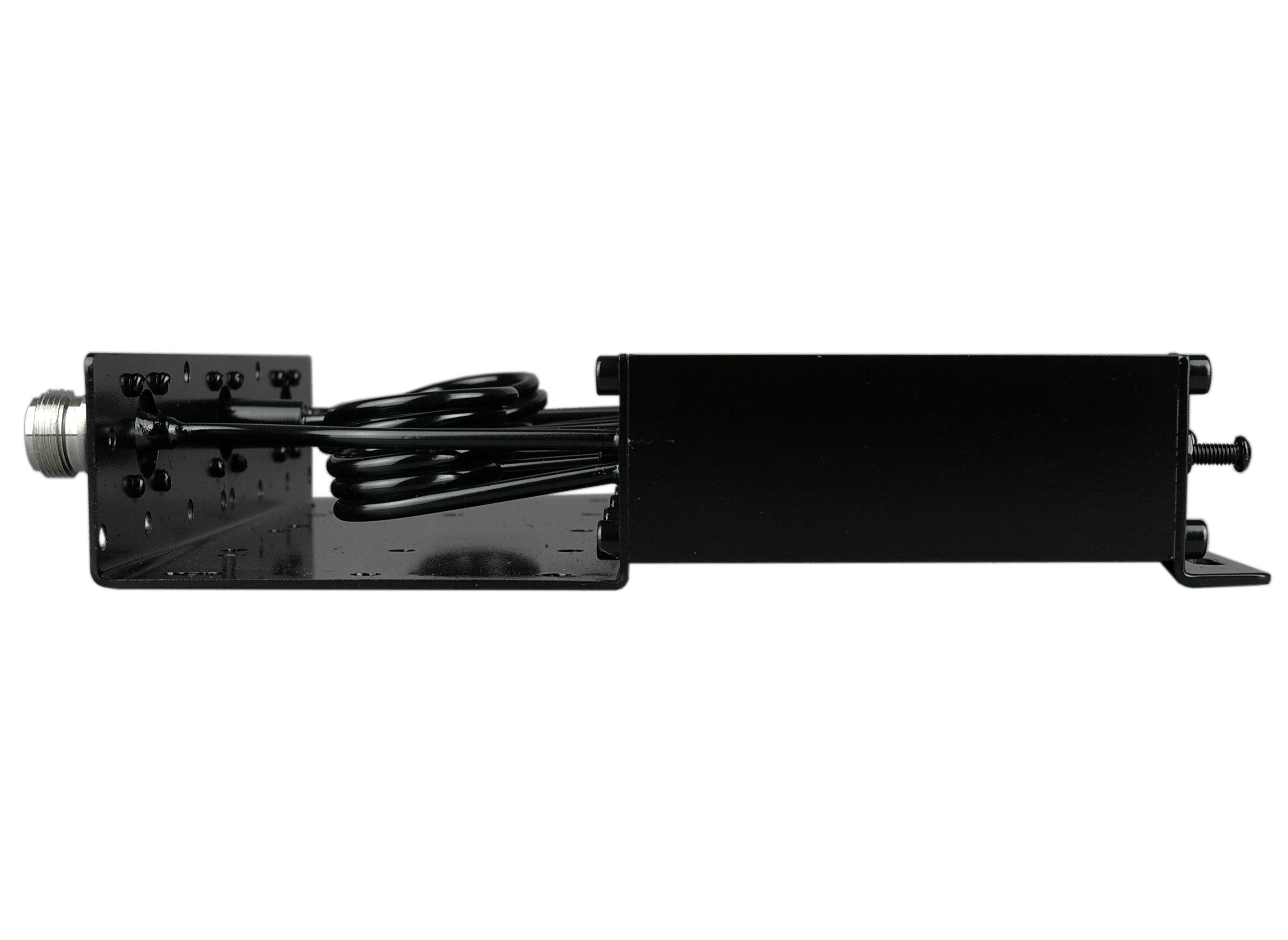

Габаритные размеры — 200 × 85 × 240 мм, масса — 1,42 кг. Корпус металлический, промышленного исполнения.
С какими антеннами совместим дуплексер RDF6V1-10?
Производитель рекомендует использовать RDF6V1-10 с базовыми антеннами Racio Antenna. Также устройство совместимо с другими антеннами VHF-диапазона с импедансом 50 Ом и разъёмами N-типа.
