Дуплексер Racio Antenna RDF6U3-10 — это профессиональный 6-резонаторный дуплексный фильтр режекторного типа для организации полнодуплексной радиосвязи в UHF-диапазоне 450–460 МГц. Модель обеспечивает типовую изоляцию 90 дБ между приёмным и передающим каналами, вносимые потери не более 1,3 дБ и рассчитана на проходную мощность до 50 Вт. Изготовлен на шестизвенных спиральных резонаторах, предназначен для работы с базовыми антеннами Racio Antenna и профессиональными системами радиосвязи UHF.
Режекторная схема на шести спиральных резонаторах обеспечивает исключительную избирательность даже в условиях плотного радиоэфира с множественными помехами — критически важное качество для базовых станций и ретрансляторов, работающих в загруженном UHF-диапазоне. Типовая развязка 90 дБ позволяет использовать одну антенну одновременно для передачи и приёма без взаимных помех — это ключевое условие для полнодуплексного режима связи. Вносимые потери до 1,3 дБ (с подстройкой) — оптимизация конструкции резонаторов позволила снизить потери сигнала до уровня, при котором дальность связи и качество приёма остаются максимально высокими.

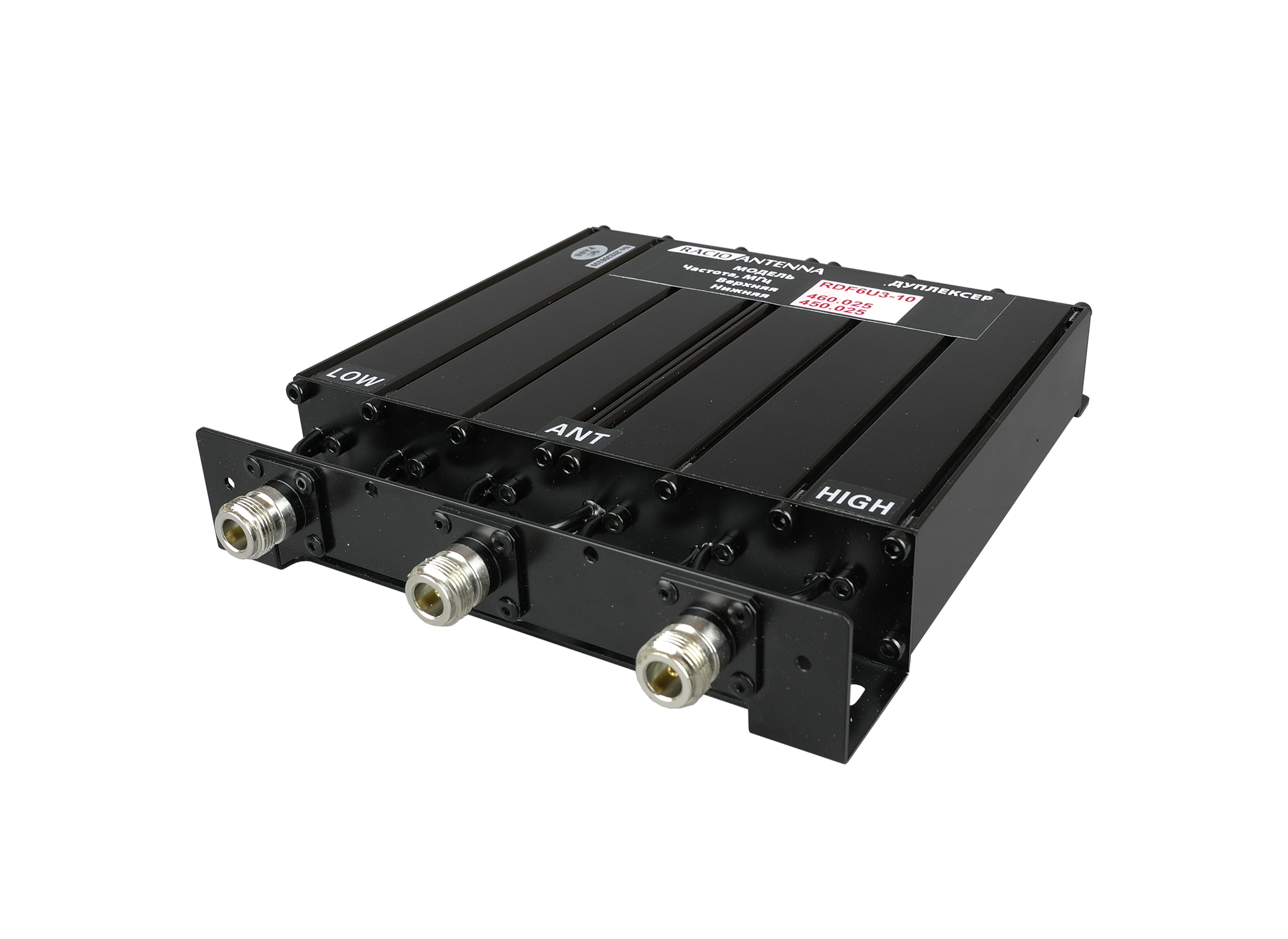

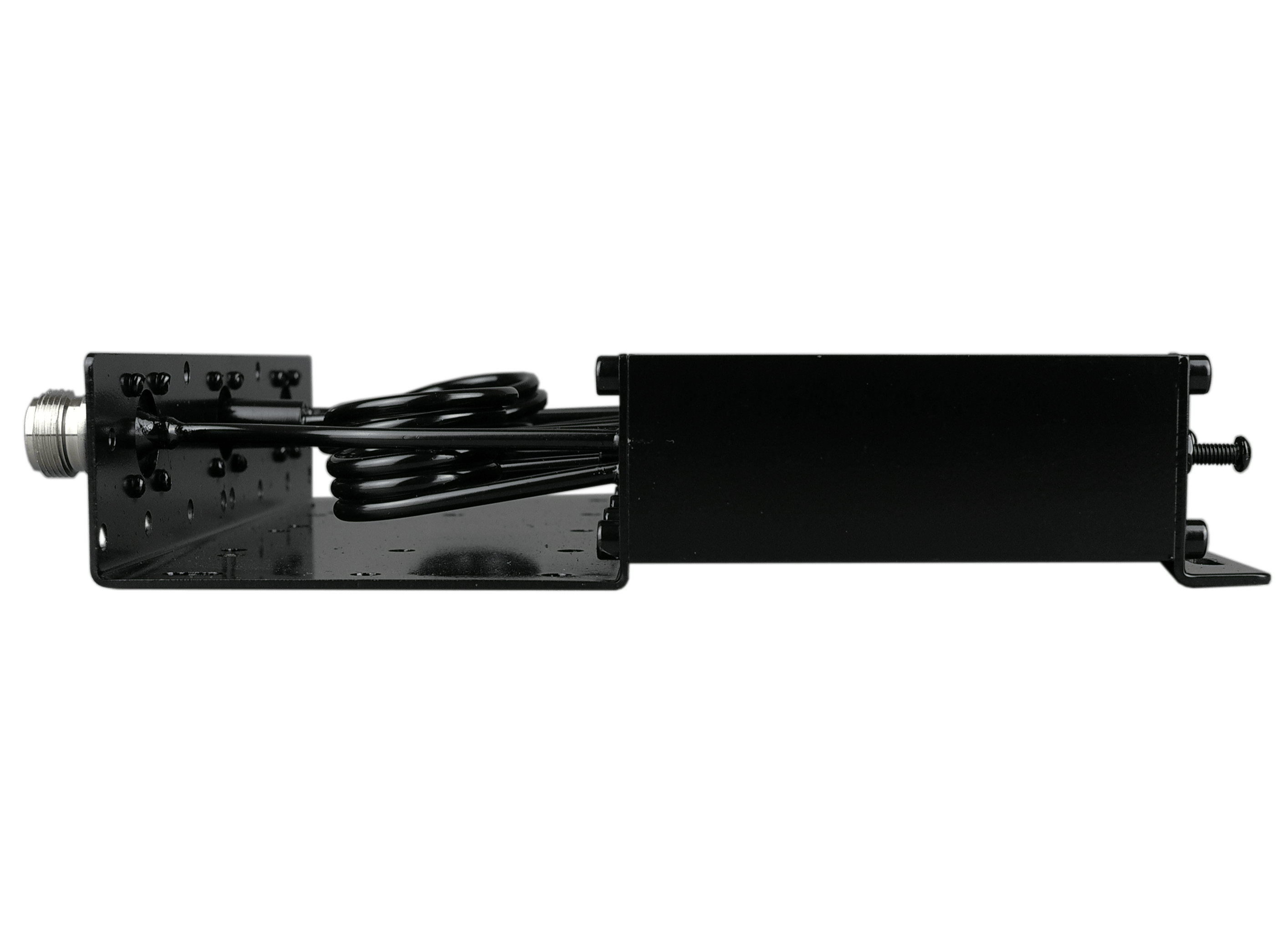

Компактный корпус размерами 200 × 85 × 240 мм и массой 1,42 кг удобен для монтажа в стойку, на кронштейн или в едином корпусе с ретранслятором. Профессиональные N-разъёмы обеспечивают высокую помехозащищённость и надёжность соединений. Устройство поддерживает непрерывную работу с сигналами мощностью до 50 Вт и сохраняет характеристики в широком диапазоне температур от −30 до +50 °С. Производитель рекомендует использовать RDF6U3-10 в паре с базовыми антеннами Racio Antenna, что гарантирует согласованность характеристик антенно-фидерного тракта.
Дуплексер подходит для построения ретрансляторов UHF-диапазона: это одно из наиболее доступных решений для организации ретрансляционной связи на частотах 450–460 МГц с одной антенной. Устройство обеспечивает одновременную работу передатчика и приёмника на разных частотах с разносом 8–12 МГц, что необходимо для базовых станций и профессиональных систем связи. Модель также подходит для модернизации существующих антенно-фидерных устройств — замены устаревших дуплексеров или доукомплектации систем радиосвязи при переходе на полнодуплексный режим. Режекторная фильтрация и высокая изоляция делают дуплексер эффективным в местах с плотным радиоэфиром — в городах, на промышленных объектах, вблизи других передающих устройств.
Часто задаваемые вопросы
Какой диапазон частот у дуплексера Racio RDF6U3-10?
Дуплексер RDF6U3-10 работает в UHF-диапазоне 450–460 МГц. Устройство настроено на частоты 450,025–460,025 МГц с частотным разносом между передачей и приёмом 8–12 МГц.
Какая изоляция у RDF6U3-10 между приёмом и передачей?
Типовая изоляция составляет 90 дБ, гарантированная — не хуже 80 дБ. Этого достаточно для полнодуплексной работы с одной антенной без взаимных помех.
Какую мощность выдерживает дуплексер Racio RDF6U3-10?
Максимальная проходная мощность — 50 Вт. Устройство рассчитано на длительную непрерывную эксплуатацию с передатчиками такой мощности.
Сколько резонаторов в дуплексоре RDF6U3-10?

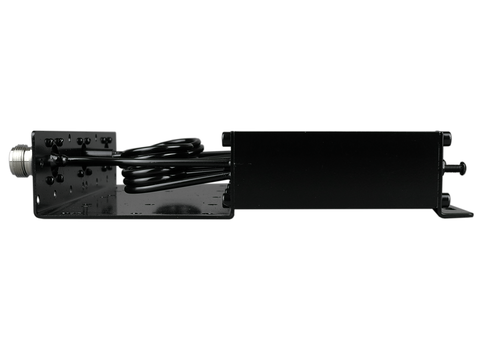

Дуплексер изготовлен на шестизвенных спиральных резонаторах по режекторной схеме. Такая конструкция обеспечивает высокую избирательность и минимальные потери.
Какие разъёмы у дуплексера Racio RDF6U3-10?
Устройство оснащено разъёмами типа N-female с импедансом 50 Ом. КСВ — не более 1,5.
Какие размеры и вес у RDF6U3-10?
Габаритные размеры — 200 × 85 × 240 мм, масса — 1,42 кг. Корпус металлический, экранированный, промышленного исполнения.
Чем RDF6U3-10 отличается от RDF6U2-10?
Основное отличие — рабочий диапазон частот. RDF6U2-10 работает на частотах 433–446 МГц, а RDF6U3-10 — на 450–460 МГц. Остальные характеристики (мощность, изоляция, потери, габариты) у моделей совпадают.
С какими антеннами совместим дуплексер RDF6U3-10?
Производитель рекомендует использовать RDF6U3-10 с базовыми антеннами Racio Antenna. Также устройство совместимо с другими антеннами UHF-диапазона с импедансом 50 Ом и разъёмами N-типа.
Комплект поставки:
- Racio RDF6U3-10
- Упаковка
