Дуплексер Racio Antenna RDF6U2-10: 6-резонаторный UHF-фильтр 433–446 МГц для ретрансляторов

Дуплексер Racio Antenna RDF6U2-10 — это профессиональный 6-резонаторный дуплексный фильтр режекторного типа для организации полнодуплексной радиосвязи в безлицензионном UHF-диапазоне 433–446 МГц. Модель обеспечивает типовую изоляцию 90 дБ между приёмным и передающим каналами, вносимые потери не более 1,3 дБ и рассчитана на проходную мощность до 50 Вт. Изготовлен на шестизвенных спиральных резонаторах, предназначен для работы с базовыми антеннами Racio Antenna и мобильными радиостанциями.

Режекторная схема на шести спиральных резонаторах обеспечивает исключительную избирательность даже в условиях плотного радиоэфира с множественными помехами — критически важное качество для ретрансляторов и базовых станций, работающих в загруженном UHF-диапазоне. Типовая развязка 90 дБ позволяет использовать одну антенну одновременно для передачи и приёма без взаимных помех — это ключевое условие для полнодуплексного режима связи. Вносимые потери до 1,3 дБ (с подстройкой) — оптимизация конструкции резонаторов позволила снизить потери сигнала до уровня, при котором дальность связи и качество приёма остаются максимально высокими.

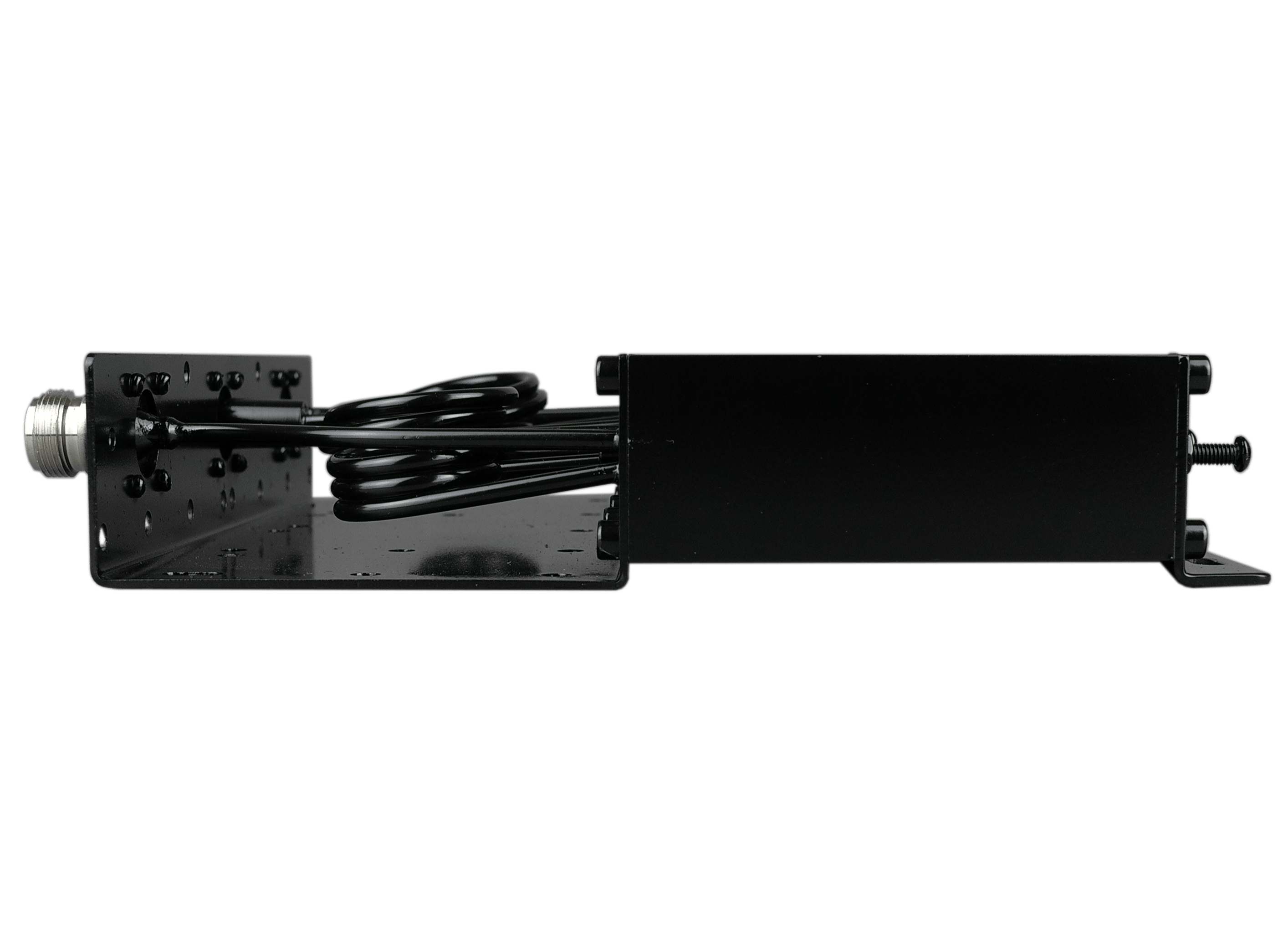

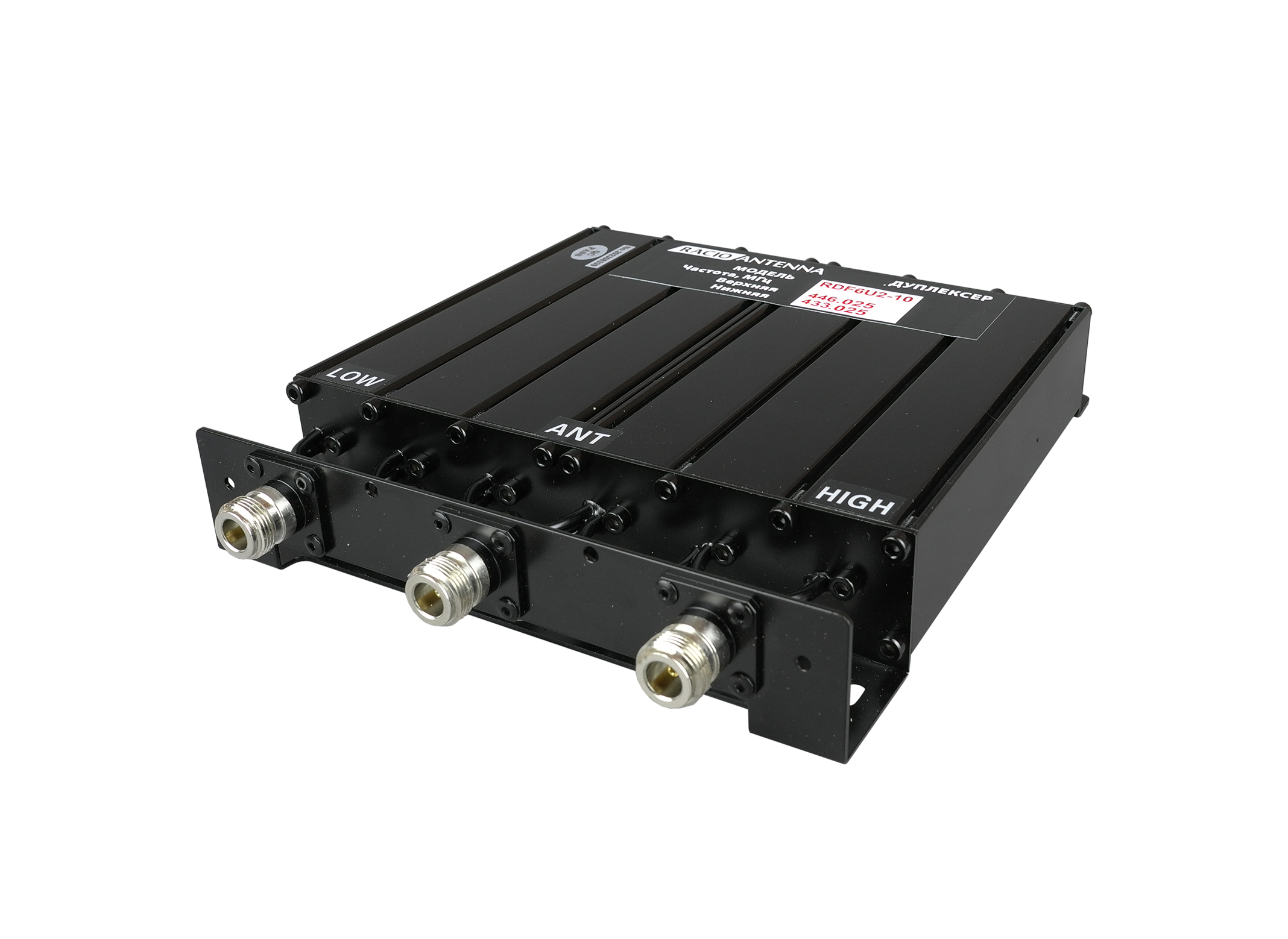

Компактный экранированный корпус размерами 200 × 85 × 240 мм и массой 1,42 кг удобен для монтажа в стойку, на кронштейн или в едином корпусе с ретранслятором. Профессиональные N-разъёмы обеспечивают высокую помехозащищённость и надёжность соединений. Прецизионное согласование импедансов минимизирует отражения и потери мощности. Устройство поддерживает непрерывную работу с сигналами мощностью до 50 Вт и сохраняет характеристики в широком диапазоне температур от −30 до +50 °С. Производитель рекомендует использовать RDF6U2-10 в паре с базовыми антеннами Racio Antenna, что гарантирует согласованность характеристик антенно-фидерного тракта.

Дуплексер подходит для построения ретрансляторов UHF-диапазона: это одно из наиболее доступных решений для организации ретрансляционной связи на частотах 433–446 МГц с одной антенной. Устройство обеспечивает одновременную работу передатчика и приёмника на разных частотах с разносом 8–12 МГц, что необходимо для базовых станций и профессиональных систем связи. Модель также подходит для модернизации существующих антенно-фидерных устройств — замены устаревших дуплексеров или доукомплектации систем радиосвязи при переходе на полнодуплексный режим. Режекторная фильтрация и высокая изоляция делают дуплексер эффективным в местах с плотным радиоэфиром — в городах, на промышленных объектах, вблизи других передающих устройств.

Часто задаваемые вопросы

Какой диапазон частот у дуплексера Racio RDF6U2-10?

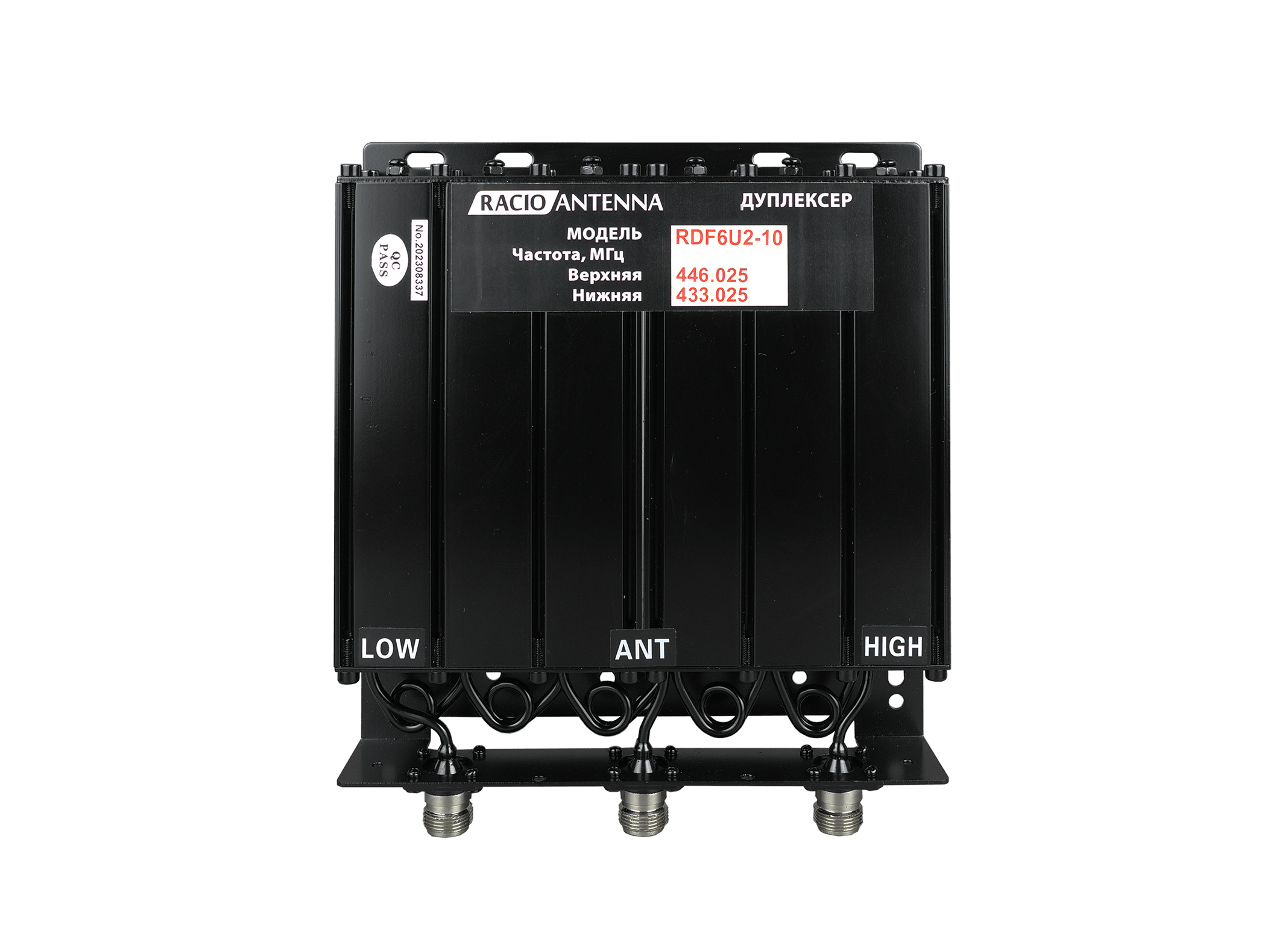

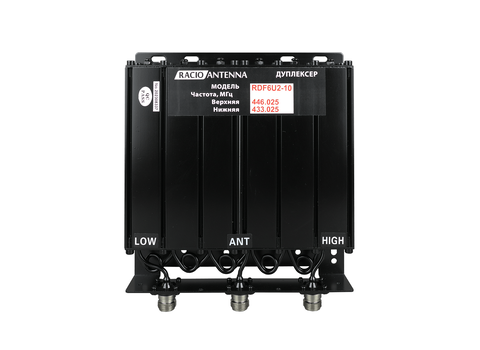

Дуплексер RDF6U2-10 работает в безлицензионном UHF-диапазоне 433–446 МГц. Устройство настроено на частоты 433,025–446,025 МГц с частотным разносом между передачей и приёмом 8–12 МГц.

Какая изоляция у RDF6U2-10 между приёмом и передачей?
Типовая изоляция составляет 90 дБ, гарантированная — не хуже 80 дБ. Этого достаточно для полнодуплексной работы с одной антенной без взаимных помех.

Какую мощность выдерживает дуплексер Racio RDF6U2-10?
Максимальная проходная мощность — 50 Вт. Устройство рассчитано на длительную непрерывную эксплуатацию с передатчиками такой мощности.

Сколько резонаторов в дуплексоре RDF6U2-10?
Дуплексер изготовлен на шестизвенных спиральных резонаторах по режекторной схеме. Такая конструкция обеспечивает высокую избирательность и минимальные потери.

Какие разъёмы у дуплексера Racio RDF6U2-10?

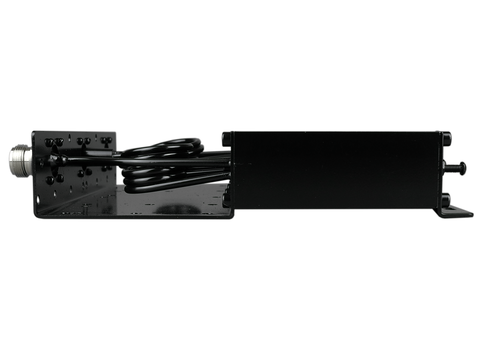

Устройство оснащено разъёмами типа N-female с импедансом 50 Ом. КСВ — не более 1,5.

Какие размеры и вес у RDF6U2-10?
Габаритные размеры — 200 × 85 × 240 мм, масса — 1,42 кг. Корпус металлический, экранированный, промышленного исполнения.

Чем RDF6U2-10 отличается от RDF6U1-10?
Основное отличие — рабочий диапазон частот. RDF6U1-10 работает на частотах 410–420 МГц, а RDF6U2-10 — на 433–446 МГц (безлицензионный LPD-диапазон). Остальные характеристики (мощность, изоляция, потери, габариты) у моделей совпадают.

С какими антеннами совместим дуплексер RDF6U2-10?
Производитель рекомендует использовать RDF6U2-10 с базовыми антеннами Racio Antenna. Также устройство совместимо с другими антеннами UHF-диапазона с импедансом 50 Ом и разъёмами N-типа.
