RigExpert AA-600

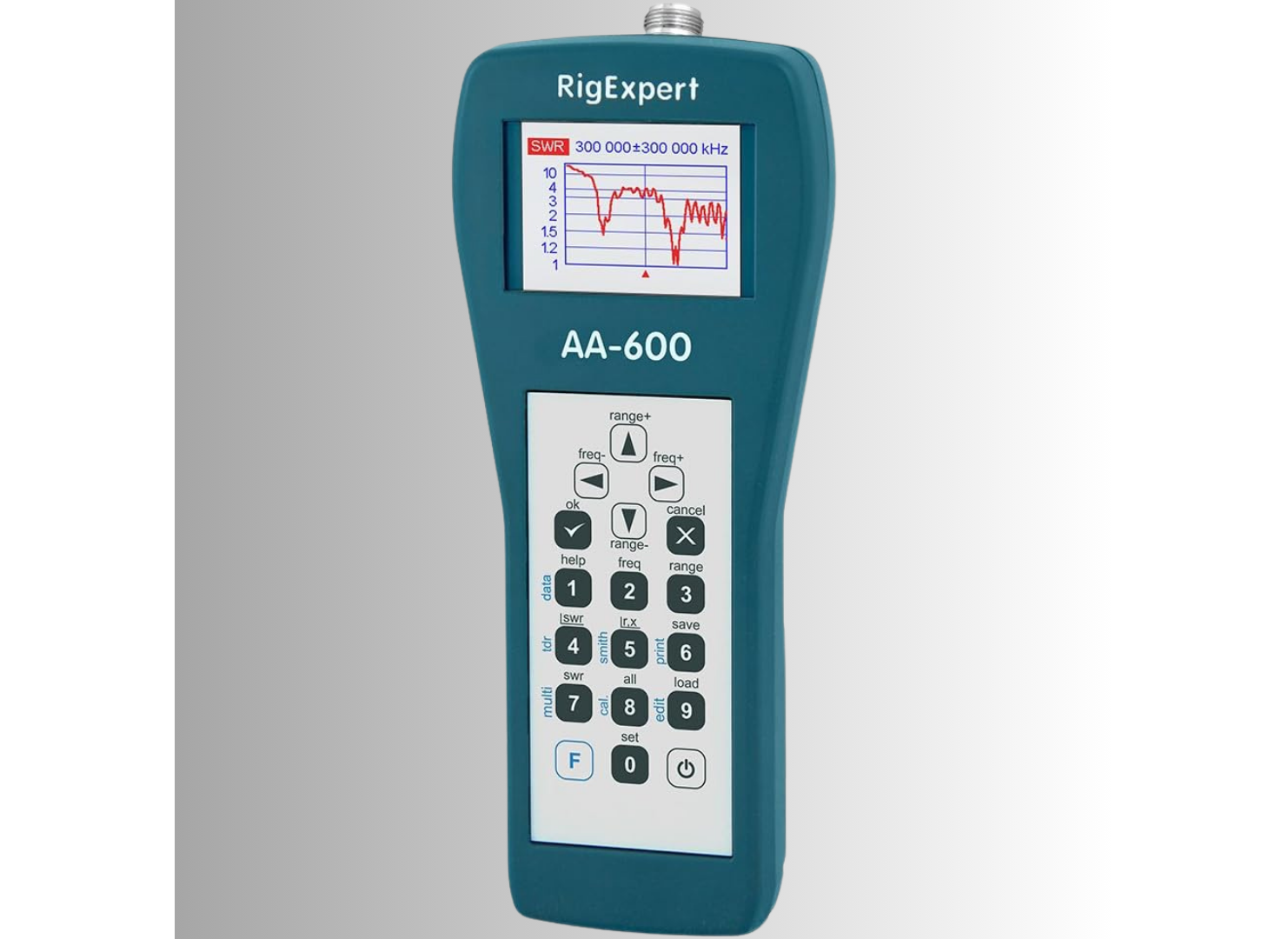

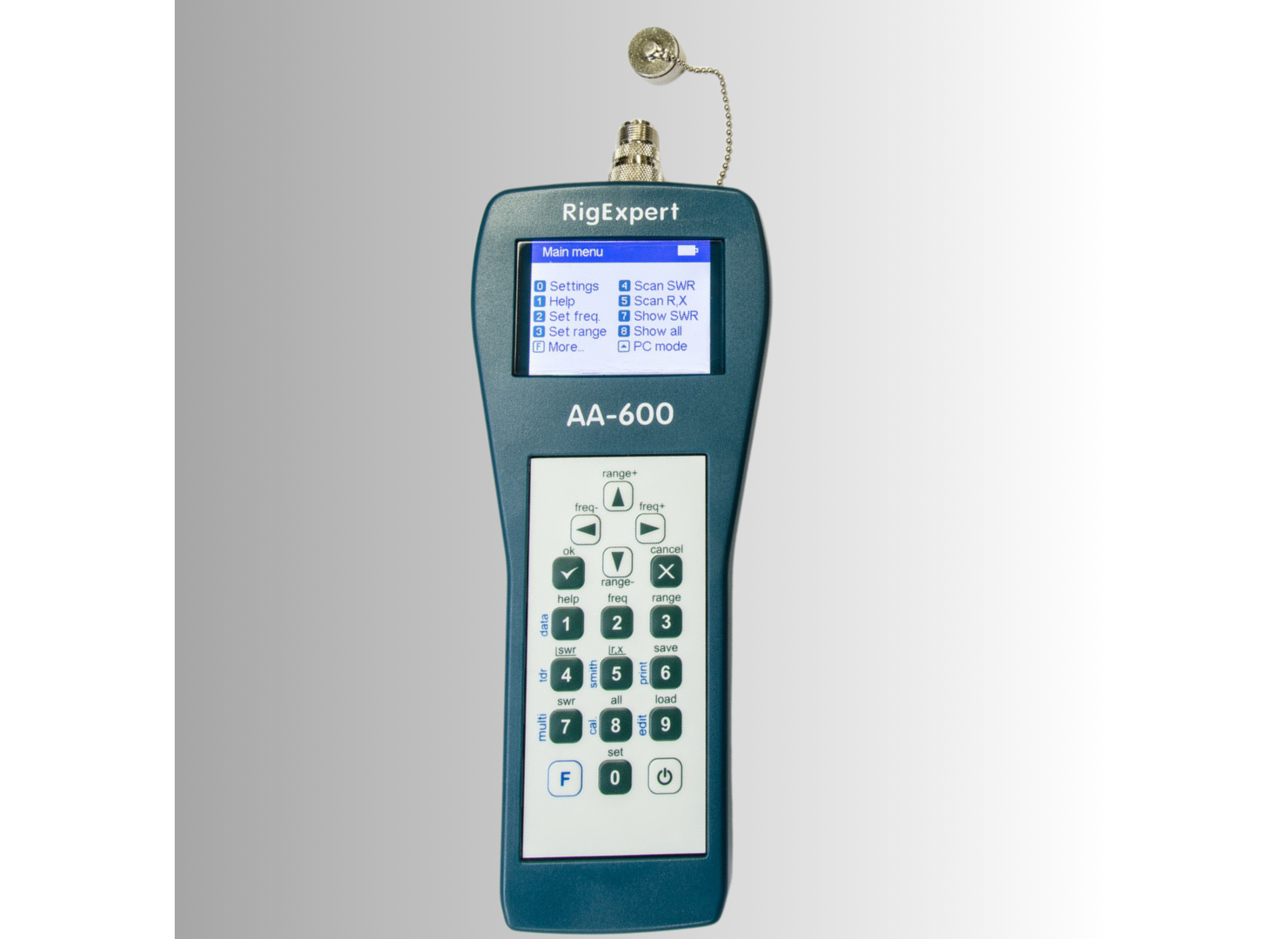

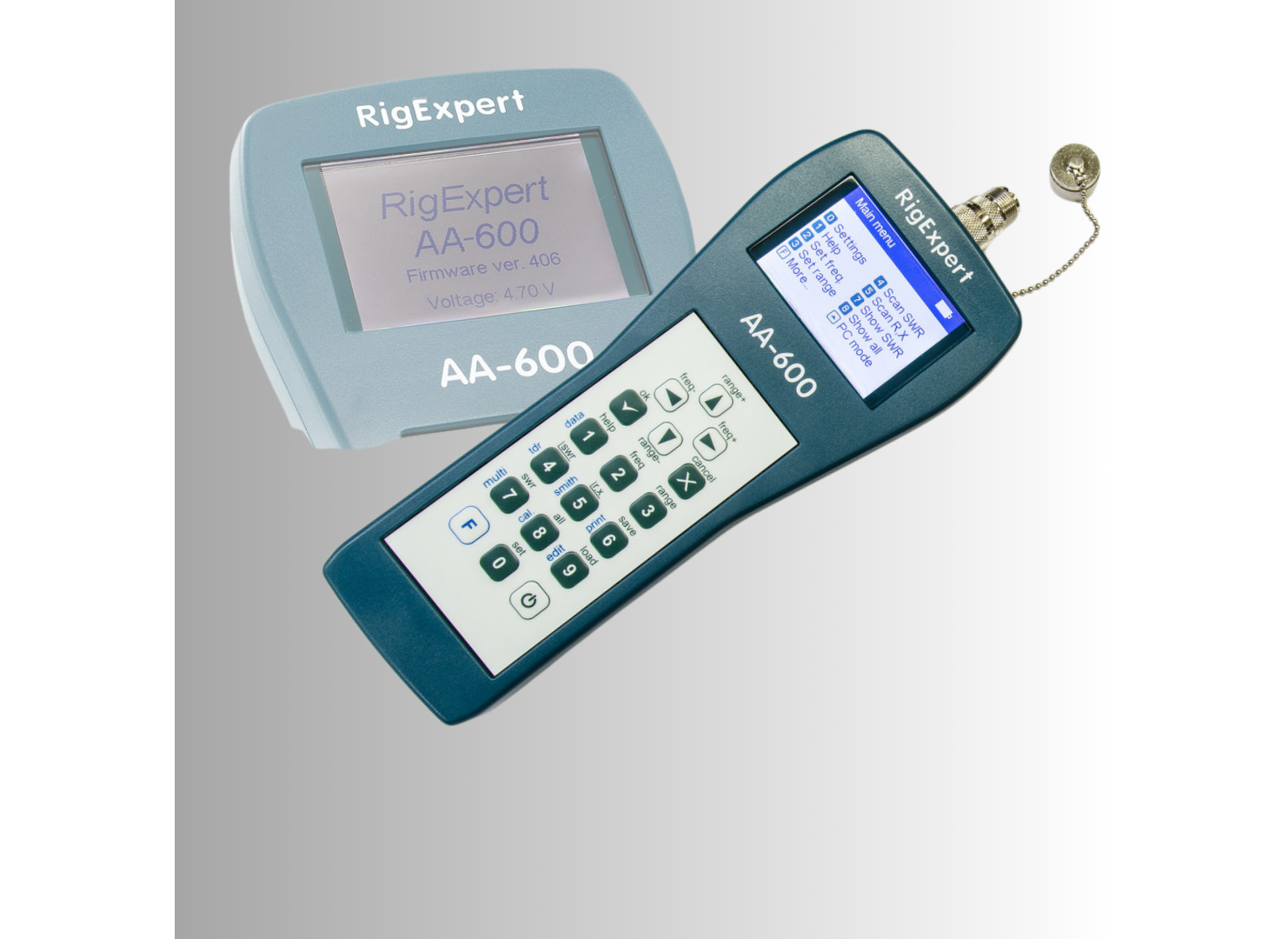

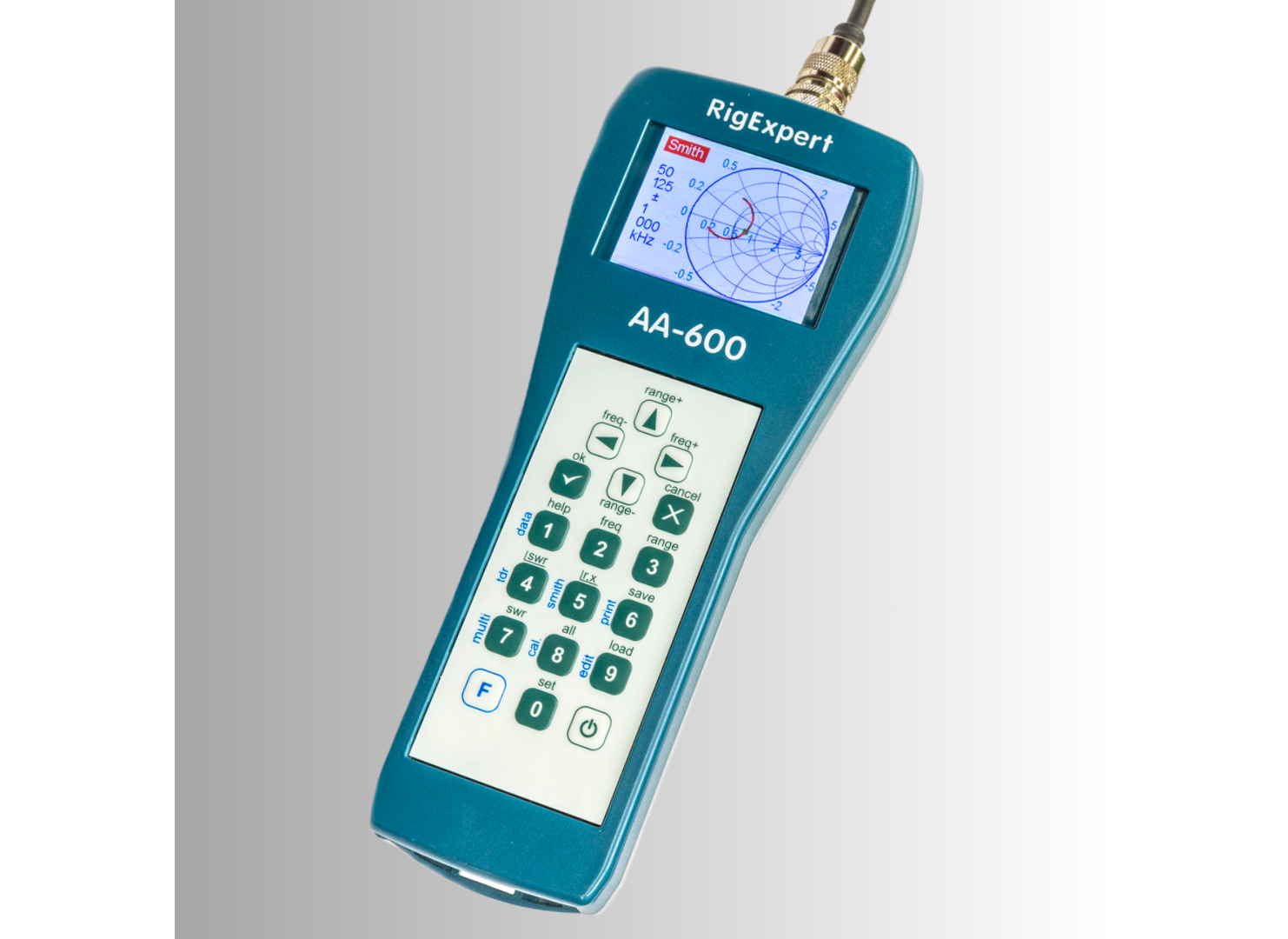

RigExpert AA-600 антенный анализатор КВ-УКВ диапазонов 0.1 … 600 МГц, является дальнейшим развитием серии приборов АА RigExpert VNA(Vector Network Analyzer - однопортовых векторных анализаторов цепи) Также как и в младшей модели AA-230, в анализаторе используется двухканальный высокочастотный DDS генератор для формирования тестового и опорного ВЧ сигналов, для подключения к исследуемой цепи - служит ВЧ мост на прецезионных компонентах, а съем сигнала отклика цепи и его детектирование производится с применением микросхемы широкополосного высокочастотного логарифмического детектора. Отличие приборов старшей группы в том, что для перекрытия высокочастной части диапазона свыше 200 МГц из сигнала DDS генератора выделяются и усиливаются нечетные высшие гармоники (соответственно модели прибора), которые и служат источником ВЧ колебаний в области сотен-тысяч МГц., а для усиления этих сигналов применяются микросхемные широкополосные УВЧ. Конструктивно, прибор RigExpert AA-600 выполнен в однотипном для этой серии эргономичном корпусе, позволяющем при работе удерживать прибор одной рукой, с цветным графическим TFT-дисплеем (320 на 240 точек) в верхней части корпуса и 18 кнопочной мембранной влагозащищенной клавиатурой. Размеры приборов 23x10x5.5 см, масса 0,650 кг. Питание анализатора от размещенных в герметизированном отсеке на обратной стороне корпуса 3-х щелочных 1.5 В батарей или 3-х никель-метал-гидридных 1.2 В аккумуляторов, типоразмера AA, емкостью 1800…3000 мА·ч. Такое питание обеспечивает до 3-х часов работы прибора в автономном режиме. Также питание может осуществляться через стандартный USB кабель от подключенного компьютера или зарядного устройства.

Области применения RigExpert AA-600 :

• Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров, определении места повреждения и подборе длины;
• Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи;
• Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы);
• Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы)
• Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам;
• Измерение характеристических параметров усилителей, ВЧ трансформаторов и других радиокомпонентов.
• RigExpert AA-600 прибор непосредственно измеряет следующие параметры исследуемой электрической цепи или тракта приемо-передачи ВЧ сигнала:
• величины активной и реактивной части импеданса элемента электрической цепи или исследуемого тракта на заданной частоте или в сканируемой полосе частот рабочего диапазона прибора
• фазовый угол на комплексной плоскости между векторами напряжения и тока Ph град. в исследуемой электрической цепи или тракте на заданной частоте, или в сканируемой полосе частот рабочего диапазона прибора
• частота, на которой элемент цепи или АФУ будет иметь нулевое значение реактивного сопротивления, а линия или тракт приемо-передачи ВЧ сигнала будет обеспечивать максимальный КПД передачи энергии источника ВЧ сигнала
• Измерения параметров и характеристик антенной цепи или тракта АФУ при настройке на максимальную эффективность;
